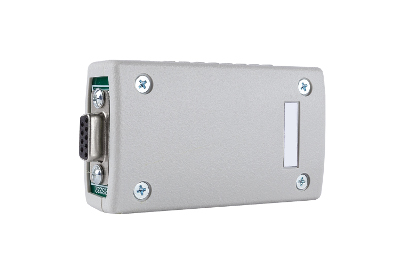

Портативное устройство выгрузки и переноса архивных данных из теплосчетчика «магика» АРХИВАТОР «МАГ-1»
Назначение
Система предназначена для выгрузки архивов из теплосчетчиков типа «МАГИКА» непосредственно в месте их установки с целью их дальнейшей распечатки на персональном компьютере. Система состоит из переносного блока-архиватора МАГ-1, и стационарного устройства сопряжения архиватора и ПК «УСА» МАГ-1, программного обеспечения.
Стационарный блок подключается в офисе к компьютеру, к которому подключен принтер. Он также должен быть подключен к сети 220В. Переносной блок подключается непосредственно к работающему теплосчетчику на месте его установки на узле учета и не требует дополнительного источника питания.
Архиватор подключается непосредственно к 9-ти контактному разъёму на боковой стенке теплосчётчика. В случае ограниченного доступа к разъёму теплосчётчика, можно использовать удлинительный кабель, с разъёмом 9F на одном конце и 9M на другом конце. Архиватор не имеет никаких органов управления и начинает работать сразу с момента подключения к теплосчетчику.
При включении архиватор производит самодиагностику. Каждая стадия работы архиватора, а также нештатные ситуации, отображаются на встроенном светодиоде.
После того, как данные были выгружены в архиватор из всех нужных теплосчетчиков, в офисе нужно подключить его к УСА и запустить программу ReadArch, выбрать вариант 4 в главном меню и считать данные, с последующей очисткой содержимого архиватора. Далее запустить программу Archive и выполнить пополнение базы и печать архивов.
С помощью программы Read Arch архиватору можно указать выгружать только суточный архив или суточный и почасовой архив.
ВМЕСТИТЕЛЬНОСТЬ АРХИВАТОРА «МАГ-1»
Архиватор «МАГ-1» вмещает в себя только суточные данные:
- До 16 теплосчетчикав «МАГИКА» серии «А»
- До 16 теплосчетчикав «МАГИКА» серии «Д»
- До 5 теплосчетчикав «МАГИКА» серии «Т»
и почасовые данные:
- До 5 теплосчетчикав «МАГИКА» серии «А»
- До 5 теплосчетчикав «МАГИКА» серии «Д»
- До 2 теплосчетчикав «МАГИКА» серии «Т»
Технические Характеристики
Объем памяти архиватора 3 Мбита
(Архиватор выполнен в противоударном корпусе)
| скорость обмена данными - |
19.200 кБит/сек |
| напряжение питания - |
220+10-15% |
| максимальная потребляемая мощность - |
не более 12Вт |
| габаритные размеры архиватора в (мм): |
100*50*25 |
| - устройство сопряжения архиватора - |
40*80*45 |
| минимальные требования к компьютеру - |
Pentium 90MHz, 16 Мb RAM, Windows95 |
| срок эксплуатации - |
10 лет |
|
